一、防彈玻璃的制造：多層復(fù)合的精密工程

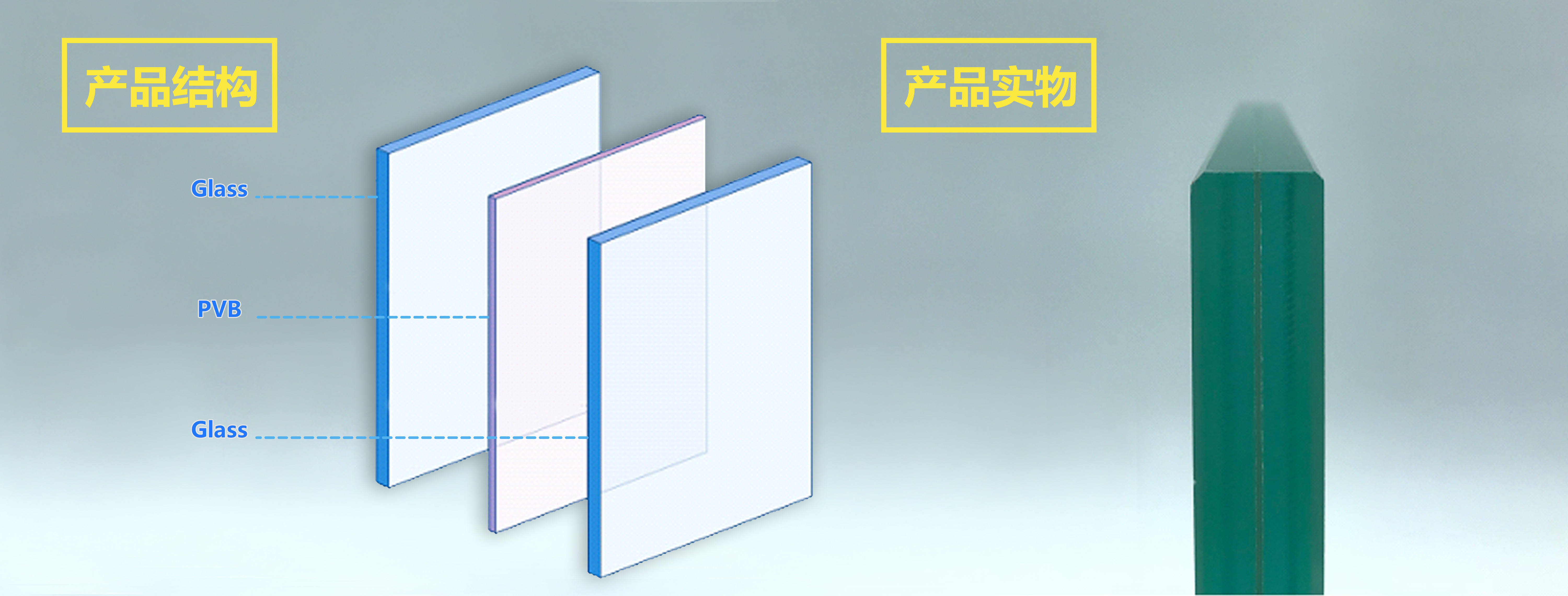

 防彈玻璃并非單一材質(zhì)，而是通過玻璃與工程塑料的層疊復(fù)合實(shí)現(xiàn)高強(qiáng)度防護(hù)。其核心結(jié)構(gòu)通常分為三層：

1.承力層：采用厚度大、強(qiáng)度高的鋼化玻璃或化學(xué)強(qiáng)化玻璃，厚度可達(dá)10-20mm。該層通過破裂吸收子彈動(dòng)能，并改變彈頭形狀，削弱其穿透力。例如，抵御79式?jīng)_鋒槍的防彈玻璃，承力層厚度需達(dá)12mm以上；
2.過渡層：由聚乙烯醇縮丁醛（PVB）或聚碳酸酯（PC）等高分子材料構(gòu)成，厚度約2-5mm。此類材料具備高粘接性與耐光性，可分散沖擊力并防止玻璃碎片飛濺，同時(shí)吸收部分能量；
3.安全防護(hù)層：采用高彈性聚碳酸酯板或夾層玻璃，厚度8-15mm。其韌性可進(jìn)一步吸收剩余沖擊能，確保子彈無法穿透。





二、防彈玻璃的厚度標(biāo)準(zhǔn)：按需定制的防護(hù)等級(jí)

防彈玻璃的厚度與防護(hù)能力成正比，常見規(guī)格為18-100mm，具體選擇需結(jié)合應(yīng)用場景與威脅等級(jí)：

• 輕型防護(hù)（19-25mm）：適用于私人車輛、商業(yè)建筑，可抵御手槍彈（如64式手槍彈，需20mm厚度）；
• 標(biāo)準(zhǔn)防護(hù)（25-28mm）：銀行、防彈崗?fù)こＳ?6mm規(guī)格，可防御54式手槍彈及微型沖鋒槍（如79式，需26mm厚度）；
• 重型防護(hù)（44-100mm）：軍事設(shè)施、大使館采用62-68.5mm厚度，可阻擋7.62×54mm步槍彈；極端場景下，100mm厚度可抵御反坦克導(dǎo)彈碎片。

三、防彈玻璃抗沖擊原理與局限性

防彈玻璃的“防彈”特性源于其能量分散機(jī)制，但并非“絕對(duì)堅(jiān)固”。其抗砸性能取決于以下因素：

1. 沖擊力類型：
   • 子彈射擊：高速彈頭的動(dòng)能被多層結(jié)構(gòu)逐步吸收，玻璃僅局部破裂；
   • 錘擊/鈍器攻擊：低速但集中的沖擊力（如10kg大錘以5m/s速度撞擊）可能超過玻璃層間粘接力，導(dǎo)致承力層破裂并引發(fā)連鎖碎裂。
2. 攻擊位置：重復(fù)打擊同一區(qū)域會(huì)削弱結(jié)構(gòu)完整性，增加破碎風(fēng)險(xiǎn)。
3. 環(huán)境因素：極端溫度（-40℃至80℃）可能導(dǎo)致材料熱脹冷縮，降低粘接強(qiáng)度。
